XJDS-8100光伏自动化监控系统-物联网运维系统概述
随着新能源在国内市场的大规模开发和利用,风光产业已日渐成熟。大量的分布式能源建成投产,为使对分布式能源实现高效监控、满足电力接入电网要求、合理调配、集中监控、电网分析、配网自动化及日常维护等进行统一管理,河南代维斯特电子有限公司在广泛征求电力系统用户和..意见的基础上,充分吸收当前国内外厂家的成功经验,并结合自己多年来在电力系统自动化产品设计的丰富经验,采用计算机.新技术,研制开发出自动化监控系统。该系统完全可满足电力系统自动化总体规划要求,且充分考虑光伏发电技术的发展需求,对提高分布式发电的运行管理效率,提升生产运行管理水平,降低生产运行和设备维护成本提供可靠依据。
采用客户/服务器结构,它可以减少网络负荷,提高系统配置的灵活性,监控系统即可配置为独立的服务器、客户机,也可配置为客户、服务器合二为一的模式,服务器模块采用互为热主备的双冗余模式,监控系统可以运行在支持Windows操作系统的任意硬件平台。
基本功能及特点
实时监测太阳能电池板的电压、电流及其运行状况
防雷器状态、断路器状态采集与显示
实时监控逆变器、直流屏、变压器等设备工作状态,监测其故障信息及远程控制
系统详细运行参数显示
故障记录及报警,提供实时声音报警
具有电量累计、系统分析、历史记录功能
简单易用的参数设置功能
功率曲线图显示,生成各项信息的实时曲线和历史曲线
系统支持远程诊断与维护,极大地提高系统运行的可靠性
系统采用大型商业数据库与自行开发的实时数据库结合,使历史库和内存库的访问达到数据无缝连接和统一管理,支持ODBC和SQL,因而系统具有很好的开放性
系统既支持服务器双机热备也支持单网和双网配置,在双网模式下支持双以太网的热备及网络分流,可以满足高端用户的需求
采用IEC60870(103,104)/61850、MODBUS-TCP、MODBUS-RTU等国际标准通信规约,凡支持上述标准的其他厂家产品可方便地接入到自动化监控系统中
系统可采用光纤,电缆等多种通信介质,组网方式灵活,既可组成光纤自愈式环型以太网,也可以组成光纤星型网,或者组成总线网
分层分布式结构,
系统分为两层:站控层和间隔层。各间隔的设备相对独立,仅通过站内通信网与站控层进行互联
?系统可以根据用户的需要灵活配置
系统各个应用单元按照模块化设计,可组可分。小到变电站所有应用功能集中于一台计算机的.小模式配置,大到可配置主备服务器、多台监控主机和多台远动主站、工程师站、五防工作站等大模式配置
系统全面支持局域/广域网用户WEB浏览
系统提供功能强大、灵活自如的报表生成工具。所见即所得,并可自动生成。可以满足各类用户的需求,并提供典型报表模板,以方便用户使用
充分吸收了国外..组态软件WIZCON、AutomationX以及Intouch、iFix等图形组态软件的优点。软件功能强大,通用性较强,由于设计按照通用图形组态软件考虑,因此,不但可用于光伏监控系统,还可用于其他电力监控系统中
设计原则
系统在设计上坚持以下原则:
(1)完整性
-系统能够完成不同厂商不同种类不同型号设备的监测数据统一完整采集。
-业务流程完整性:系统能够提供实时数据、周期采样数据、事件数据的应用服务。
(2)规范性
-系统建设遵循有关国家标准、国际标准、电力行业有关标准。
-制定或完善相关标准规范,确保监测设备、监测数据通讯的规范性。
-界面设计遵循有关界面设计规范。
(3)扩展性
-硬件扩展性:系统能够广泛适配新接入监测设备的通信接口。
-软件扩展性:软件功能模块应可重用、可配置、可拆卸。
(4)开放性
-系统能够同各类..系统进行数据信息交换。
-系统能够与电网调度等系统进行数据信息交换。
(5)集成性
-能够集成环境、安防、电能量、电能质量等监测数据,分类处理,分类存储,统一界面显示监测数据。
(6)可操作性
界面友好,操作方便,注重用户体验。
产品特点
基于许继低压电器有限公司光伏电力监控组态软件搭建的光伏电站智能监控系统,具有友好的控制界面。在编制监控软件过程中,充分考虑到光伏电站运行管理的要求,使用汉语菜单,操作简单,尽可能为光伏电站的管理提供方便。可实现监测数据信息共享、交换、传输等功能,满足用户中心数据库的要求。在进行远程数据采集和控制时,保证了光伏数据的实时性和可靠性。
.低的价格!.全的功能!.高的服务!
总体设计

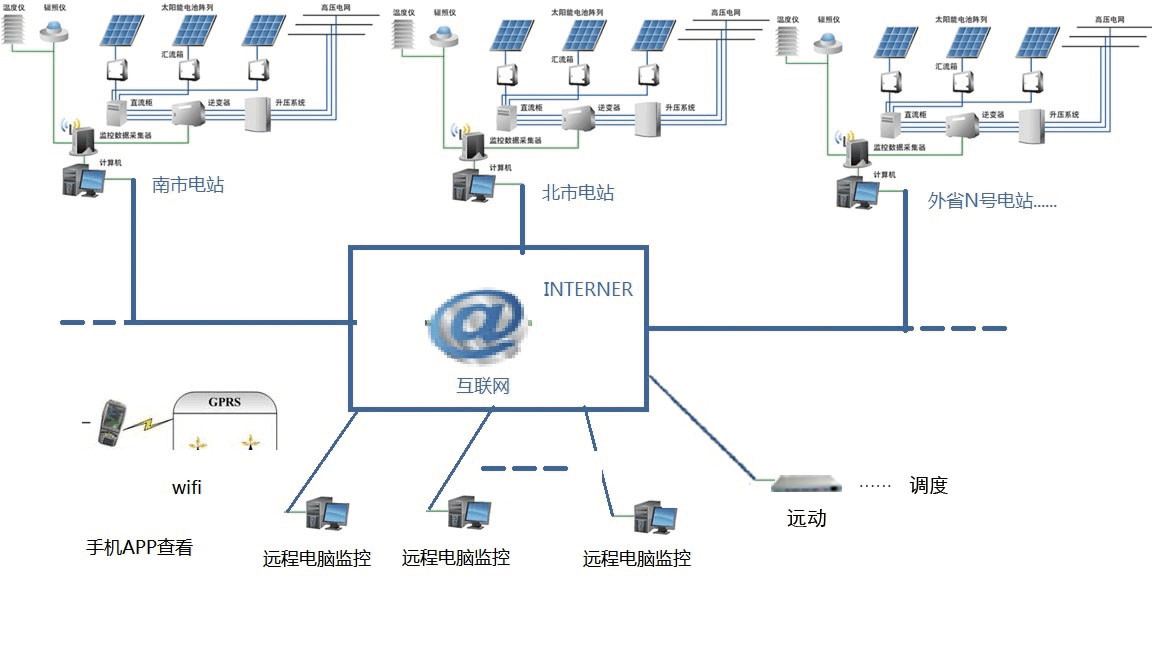

所有光伏逆变器、电力仪表等其他智能设备可通过光纤、以太网、RS485总线等任意形式连接至通讯管理机,进行协议转换,数据存储等通讯前置的工作。然后连接至监控主站,实现整个光伏系统的监控,下图所示为光伏智能监控系统结构图。
