XJDS-8200配电自动化系统-河南物联网运维系统概述
XJDS-8200配电自动化系统是一种可以使配电企业在远方以实时方式监视、协调和操作配电设备的自动化系统。该系统具备系统运行监视和控制,电能质量监视和分析,电能消耗统计和分析,报警和事件管理等功能。

XJDS-8200系统以先进可靠的计算机技术、网络通信技术和我公司多年在保护自动化领域的积累为依托,设计理念开放、先进、可靠、统一,通过优化功能配置和简化系统结构,基于统一接口标准,XJDS-8200监控系统同时支持Linux,Windows的系统平台,支持开放式数据库,系统可部署到嵌入式设备、PC机、大型服务器和云平台等环境上,并支持单机、主备、集群、灾备等运行模式。通过在高压部分配置的微机保护测控装置(含IEC-61850通讯规约的保护装置)、电量监控仪及低压部分的电量监控仪、无功电压综合测控仪、电动机控制器等,可以实现现场的数据采集功能,再通过通讯和后台的管理软件,组成完整的供配电监控系统。实现了变配电系统功能的综合化、操作监视的屏幕化和运行管理的智能化。

河南物联网运维系统

适用范围
XJDS-8200智能变配电系统广泛适用于110kV及以下各电压等级变电站、电厂及工业配用电、农用小区配电,采用.新的自动化技术、合理的系统结构、可靠的软硬件设计,为客户提供全面的便于管理的用配电解决方案。
性能特点
电能质量监视和分析
功率因数监视和控制
高精度电能计量
电能消耗统计和分析
基于国际标准的开放性系统设计,具备可拓展性,保证系统方便地进行更新和升级;
整个系统采用面向对象的设计原则,简化系统结构;
系统主干网络采用星型以太网,站控层与间隔层设备之间直接采用以太网通讯,实现了平衡高速无瓶颈数据传输;
模块化结构,满足集中组屏式安装和全分散式安装的要求。对于其他具有数字通讯功能的设备,通过规约转换后,即可接入系统。系统有采集、管理、分析、应用,扩展功能。
基于Windows的系统平台,支持开放式数据库。
报表管理,自动生成各种关于经济运行的曲线和报表。
集计量、配变监测、负荷管理、自动抄表、无功补偿等功能于一体。
预防性电气火灾监视,快速的异常上报,高效的配变故障处理。

主要功能
系统内各种信息通过分散的网关上送至以太网,实现了信息共享和系统开放;
实现配电系统的通信处理和设备管理功能;
实现与现场各种标准低压智能设备的通讯连接和数据处理;

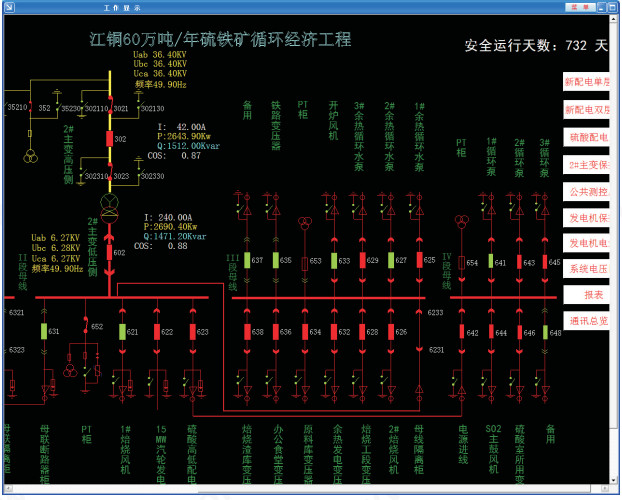

通过图形直观显示现场的状态信息和测量参数;
具有实时拓扑分析功能,直观体现现场供电状况;
实现对电力设备远程测控,实现对电力设备进行保护复归;
实现配电的各种信息上传给调度系统;
系统整体上分为站控层、间隔层,站控层和间隔层之间通过通讯层通信网络相连;
站控层主要由主机、打印机、音响报警和语音报警等组成;
支持GPS卫星对时。系统配备时,保证整个系统对时精度不大于10ms;
支持计量收费系统接入,通过智能化实现配电信息和消防系统、安全系统的电气联动。
数据采集功能:采集有功/无功电量,三相电压,三相电流,功率,功率因数等。
数据查询功能:以表格或图形曲线方式显示配变的日月电量;日月电压,电流;日月有/无功数据、功率因数、频率值。
数据分析功能:
1)线损分析:根据每天电量数据分析某一线路的线损情况,绘制曲线;可选择多日,进行对比;
2)电压合格率分析:根据系统每天采集的电压数据,自动分析统计过压累计时间,欠压累计时间,电压监测总时间,.大.小电压值及发生时间。根据电压超上、下限时间,计算日月电压合格率。
3)供电可靠性分析:分析三相对称率,功率因数曲线;
事件记录功能:
1)记录停电或缺相时事件,记录停电或缺相的起、止时间。
2)记录一次(或二次)开路/短路事件。
3)记录电压/电流越限事件,包括越限电压或电流的起止时间、越限值。
统计功能:
1)每天三相电压、三相电流的大值、小值、大需量及其发生时间。
2)电压合格率统计、供电可靠性统计。
3)三相不平衡率。
报表生成功能:可根据用户需求定制报表,以Excel文件导出或打印。
存储功能:存储实时数据,包括每日15 min、每日半点数据、每日整点数据等统计数据。
